Hướng dẫn Calibration canh chỉnh lại khổ tem máy zebra ZD421

Đăng vào 6th Jan 2026 @ 10:06 AM

Hướng dẫn chi tiết về quy trình "Manual Media Calibration" (Hiệu chỉnh khổ giấy thủ công) dành cho các dòng máy in mã vạch Zebra ZD420 và ZD421.

Đây là thao tác cần thiết khi máy in không tự động nhận diện đúng khổ giấy hoặc khi bạn thay đổi loại giấy in mới.

Dưới đây là tóm tắt các bước thực hiện :

1. Kích hoạt Chế độ Nâng cao (Advanced Mode)

• Đảm bảo máy in đã được lắp giấy và bật nguồn.

• Nhấn và giữ nút PAUSE (Nút Tạm dừng - biểu tượng hai vạch dọc ⏸️) trong khoảng 2 giây.

• Khi đèn chỉ báo STATUS (Trạng thái - hình thoi) sáng màu vàng liên tục, bạn đã vào chế độ nâng cao.

2. Bắt đầu quá trình hiệu chỉnh

• Nhấn nút PAUSE một lần nữa để bắt đầu.

• Đèn chỉ báo MEDIA (Giấy - hình cuộn giấy) sẽ nhấp nháy màu vàng, sau đó đèn PAUSE sẽ nhấp nháy.

3. Bước 1: Đo phần đế giấy (Liner)

• Mở nắp máy in.

• Kéo một đoạn giấy ra và bóc bỏ các con tem trên đoạn đó (khoảng 80mm), chỉ để lại phần đế giấy (lớp lót trơn).

• Đặt phần đế giấy này nằm chính xác lên trên cảm biến di động (movable sensor).

• Đóng nắp máy in lại và nhấn nút PAUSE một lần. Máy sẽ đo độ dày của lớp đế.

4. Bước 2: Đo phần tem nhãn (Label)

• Khi đèn PAUSE nhấp nháy trở lại, hãy mở nắp máy in ra.

• Điều chỉnh lại cuộn giấy sao cho một con tem (nhãn) nằm trực tiếp bên trên mắt cảm biến.

• Đóng nắp máy in lại.

5. Hoàn tất

• Nhấn nút PAUSE một lần cuối cùng.

• Máy in sẽ tự động đẩy ra vài con tem để đo và ghi nhớ kích thước. Khi quá trình hoàn tất, đèn trạng thái sẽ chuyển sang màu xanh lá cây (Ready state).

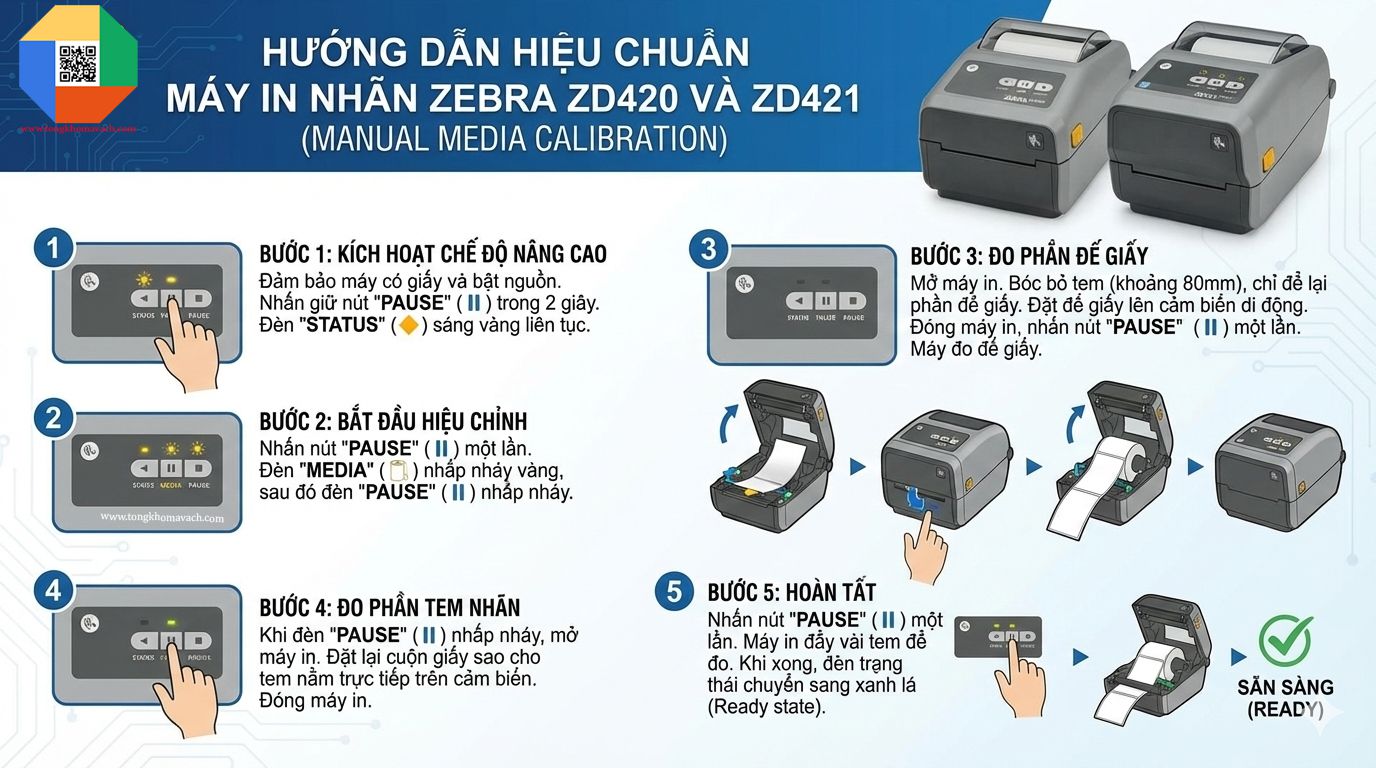

Hình ảnh chi tiết :
